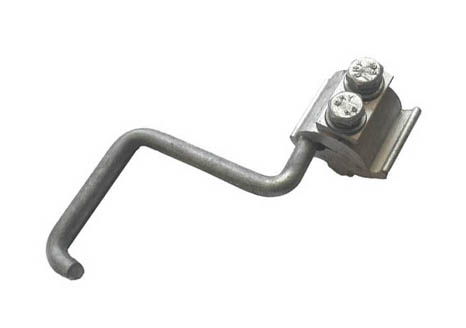

نام : کانکتور ارت موقت
كاربرد : جهت گرفتن ارت موقت
توضیحات
این کانکتور وسیله‌ای جهت گرفتن ارت موقت از هادی‌های روکش‌دار هوایی می‌باشد. این کانکتور از نوع بدون دندانه بوده و دارای یک شاخک مارپیچ جهت اتصال می‌باشد.
بسته: 30
واحد: عدد
مشخصات فنی
|
پیچ: |
2xM10 |
|
سطح مقطع هادی mm²: |
Al 35-157 |
|
نیروی گشتاوری پیچها Nm: |
40 |
|
وزن Kg: |
0.47 |
ساختار
موادآلیاژ آلومینیوم مقاوم در برابر با هدایت الكتریكی بالا، استحکام در برابر تنش (300 نیوتن بر میلیمتر مربع)
پیچها
فولاد با آبكاری گالوانیزه گرم با استحکام بالا
شاخک برقگیر
فولاد با آبکاری گالوانیزه گرم که سر آن دارای زائده‌ای جهت فیکس نمودن می‌باشد.
نحوه نصب
پیچ‌های کانکتور را شل نموده تا دهانه آن باز شود سپس یک طرف را روی هادی و در طرف دیگر را قرار داده و در نهایت پیچها را همزمان تا 40 نیوتن متر سفت می‌نماییم. باید توجه داشت که کانکتور به صورت افقی بسته شود. نهایتاً کاور را بر روی آن قرار می‌دهیم.
